Norma solare centigrado della camera di prova IEC61215 di riciclaggio di termale di PV di RH 40 di 98%

Norma solare centigrado della camera di prova IEC61215 di riciclaggio di termale di PV di RH 40 di 98%

Dettagli:

Luogo di origine: La Cina
Marca: LIB
Certificazione: CE,ROHS
Numero di modello: PV-04

Termini di pagamento e spedizione:

Quantità di ordine minimo: 1 insieme
Imballaggi particolari: Pacchetto standard dell'esportazione di casi di legno
Tempi di consegna: 5-14 giorni
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Capacità di alimentazione: 210 insiemi/quarto
Miglior prezzo Contatto

Informazioni dettagliate

Applicazione: Pannello di PV Tasso del mutamento di temperatura: 1 ~ 3.4℃/min
Capacità del pannello: 4 / 6/8/10/12 pezzi Norma: IEC61215, IEC61646, IEC61108, IEC62688, UL1703, IEC61345
Gamma di temperature: -70 grado ~ + 100(150) grado Gamma di temperature: -60℃ ~ ℃ +100
Evidenziare:

Camera di prova centigrado di riciclaggio termico 40

,

Camera di prova di riciclaggio termico di RH di 98%

,

Camera di riciclaggio di temperatura centigrado 40

Descrizione di prodotto

Scopo di prova


Camera di prova solare di riciclaggio termico di IEC61215 40℃ PV, determinare lo sforzo termico del disadattamento della componente, affaticamento ed altre abilità causate tramite i mutamenti di temperatura ripetuti.



Caratteristica tecnica

Nome Camera di prova solare di riciclaggio di termale di IEC61215 40℃ PV
Modello PV-04

Dimensione interna (millimetri)

1300*700*1350

Dimensione globale (millimetri)

1900*1100*1750

Volume interno

1220L

Gamma di temperature

-60℃ ~ ℃ +100

Fluttuazione di temperatura

℃ del ± 0,5

Deviazione di temperatura

℃ del ± 2,0

Gamma di umidità

20% ~ RH di 98%

Deviazione di umidità

RH del ± 2,5%

Tasso del mutamento di temperatura

1 ~ 3.4℃/min

Dimensione del pannello

1M*2M

Capacità del pannello

4 / 6/8/10/12 pezzi

Sistema di raffreddamento

Sistema di refrigerazione meccanico di compressione

Unità di refrigerazione

Compressore francese di TECUMSEH

Refrigerante

R404A, R23

Elemento riscaldante

Radiatore del nicromo

Regolatore

Regolatore di touch screen programmabile di LCD di colore, collegamento di Ethernet,

Collegamento del PC, USB

Materiale esteriore

Piatto d'acciaio con rivestimento protettivo

Materiale interno

Acciaio inossidabile SUS304

Isolamento termico

Schiuma di poliuretano e cotone dell'isolamento

Rumore massimo

DBA 65

Condizionale ambientale

5℃~+35 RH del ℃ ≤85%

Norma

IEC61215, IEC61646, IEC61108, IEC62688, UL1703, IEC61345

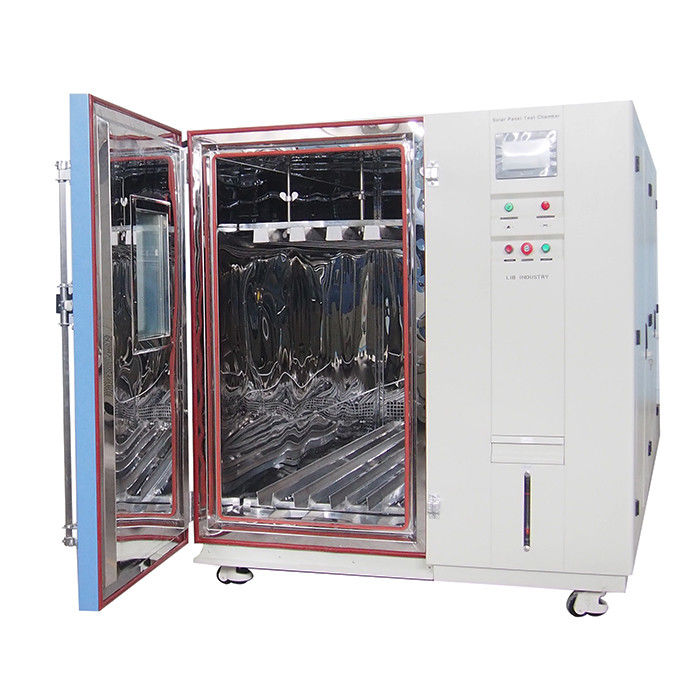

Norma solare centigrado della camera di prova IEC61215 di riciclaggio di termale di PV di RH 40 di 98% 0

Camera di prova solare di riciclaggio di termale di IEC61215 40℃ PV



Può essere personalizzato secondo la dimensione dei pannelli fotovoltaici per soddisfare le esigenze differenti della prova dei clienti



Dispositivo della prova


Camera di prova solare di riciclaggio di termale di IEC61215 40℃ PV

A) La camera di prova del pannello solare, con controllo automatico della temperatura, fa la circolazione di aria interna ed evita l'umidità condensa sulla superficie della componente, nel corso del dispositivo della prova e può nuotare ad una o più componenti è indicata nella la figura 11 prova di riciclaggio termico.



B) Nella camera climatica (camera termica del ciclo di prova di pv) è installato o componenti sostenenti del dispositivo ed assicurarsi che l'aria intorno possa libero la circolazione, installazione o dispositivo sostenente della conduzione di calore è piccolo, così infatti, dovrebbe fare le componenti nello stato dell'isolamento.



C) la misura e registrare lo strumento componente della temperatura, l'accuratezza di ℃ ±1, il sensore di temperatura dovrebbe essere disposta in una componente centrale di superficie prima o dopo. Quali le componenti multiple provi allo stesso tempo, una necessità rappresentativa di controllare la temperatura della componente.



D) nel corso della prova, il gruppo con accesso da uguagliare al punto ottimale della prova standard nello stato di attrezzatura corrente.



E) nel corso della prova, controllante attraverso ogni componente degli strumenti correnti

Norma solare centigrado della camera di prova IEC61215 di riciclaggio di termale di PV di RH 40 di 98% 1

Metodo di prova


Camera di prova solare di riciclaggio di termale di IEC61215 40℃ PV

) Monti le componenti nella camera climatica alla temperatura ambiente. Se il confine della componente non conduce bene, installilo su una struttura del metallo per simulare una struttura aperta di sostegno.



B) collega il sensore di temperatura al monitor della temperatura, collega il terminale positivo del modulo all'elettrodo positivo dell'amperometro e collega l'elettrodo negativo al suo elettrodo negativo. Nei 200 ciclo di prova termico, colleghi il modulo con il punto ottimale corrente nelle condizioni di prova standard ±2%, soltanto quando il problema della temperatura della componente superare 25℃ per tenere il flusso della corrente elettrica, prova di riciclaggio termico di 50 volte non richiede con corrente.



C) La stanza chiusa del macchinario del gas, secondo la distribuzione di figura 11, fare circolare la temperatura delle componenti fra 40℃±2℃ e +85℃±2℃, il tasso del mutamento di temperatura non può superare 100℃/h, in ogni estremamente temperatura, dovrebbe rimanere stabile per almeno 10 che il min eccetto le componenti della capacità termica notevolmente ha bisogno del tempo maggiore di inserire l'anello, una volta di ciclo non non più di 6 h, il numero del lato corrispondente del ciclo sono indicati nella figura 1.



D) nel corso di intera prova, registri la temperatura della componente ed il monitoraggio dalla componente della corrente. La nota, in un modo che parallelo le componenti si ramificano causerà la discontinuità di tensione, ma non causa 0.
